王君兆，邓胜良，马聪

（深圳市美信检测技术股份有限公司，深圳宝安，518108）

本文为美信检测原创文章，未经允许，禁止私自转载，尤其是不注明出处的非法刊登及相关商业用途。凯发官网入口首页的版权所有，违者必究！

摘要：某pcba样品在使用约半年后出现功能失效，该pcba在封装后进行整体灌胶，将失效样品剥离，发现部分器件直接脱落，通过表面观察、切片分析、ebsd分析、应力分析、热膨胀系数测试等手段对样品进行分析，结果表明：各封装材料存在热失配，焊点缺陷较多且存在应力集中区，加速焊点的疲劳失效进程，导致pcba功能失效。

关键词：ebsd；热疲劳；应力集中；热失配

1 案例背景

失效样品为封装后整体灌胶的pcba，该pcba在使用约半年后出现功能失效，将失效样品的胶剥离后，发现部分二极管直接脱落，脱落二极管的引脚材料为a42（铁镍合金），引脚表面镀铜镀纯锡，pcb焊盘为osp焊盘。

2 分析方法简述

2.1 外观检查

将送检样品进行剥胶处理后，发现确实存在器件脱落现象，脱落器件均为二极管器件，且主要集中在三个区域位置，脱落后焊盘端和二极管引脚端未发现明显的异常污染现象，正常焊点成型良好。

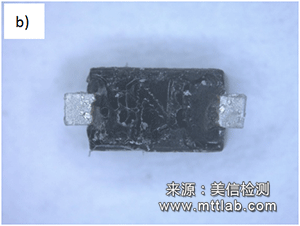

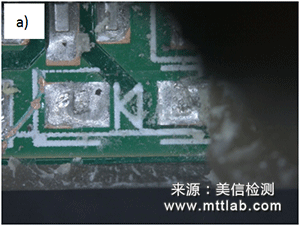

图1 ng样品外观检查图片 a)焊盘端 b)器件端

2.2 表面sem eds分析

通过对ng样品pcb焊盘、ng样品器件引脚，以及ok样品相应位置进行分析，发现失效样品断口主要呈现脆性断裂，ok样品断口呈现塑性断裂，对于焊锡材料自身性能来讲出现塑性断裂才是其正常表现形式，此外，失效样品裂缝沿焊点内部扩展，而不是常见的焊点界面。

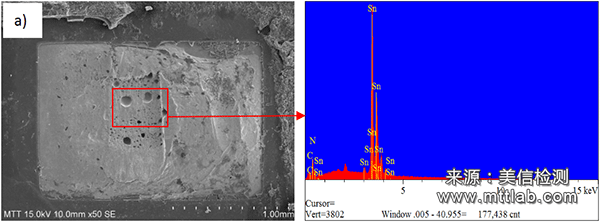

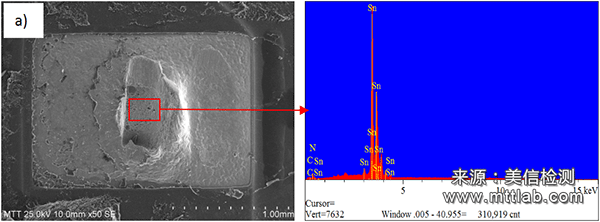

图2 ng焊点焊盘端sem eds

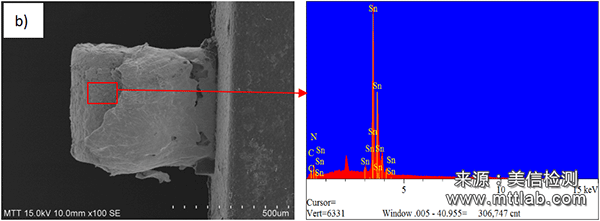

图3 ng焊点器件端sem eds

图4 ok焊点焊盘端sem eds

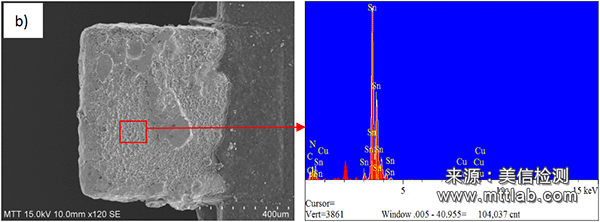

图5 ok焊点器件端sem eds

2.3 切片分析

通过对失效焊点和正常焊点进行切片分析，发现器件脱落的断裂位置位于器件引脚imc层下方焊料中，且部分ng焊点中焊料存在裂纹。从ng焊点剖面开裂，及表面分析结果可以初步断定此次失效属于典型的焊点疲劳开裂。

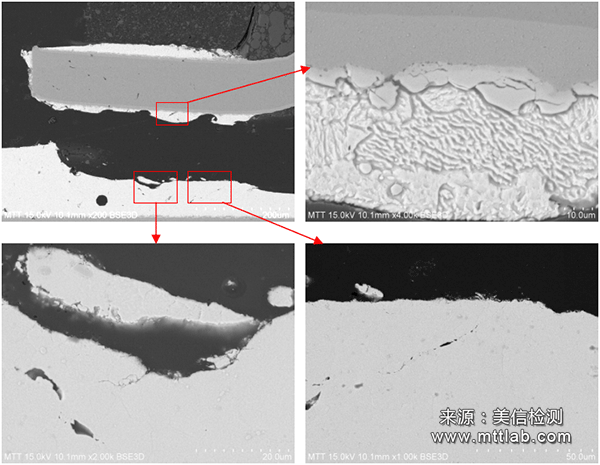

图6 ng焊点切片sem图片

2.4 ebsd分析

通过对失效焊点进行ebsd（电子背散射衍射）分析，发现ng焊点中焊料的晶粒尺寸较为粗大，焊料中的断裂形式为沿晶断裂。

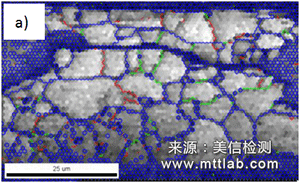

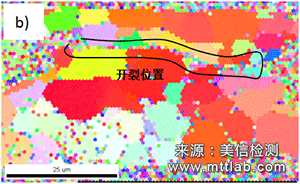

图7 ng-2焊点焊料的ebsd分析图片 a)晶界图 b)取向图

2.5 应力分析

器s件引脚与焊点界面处应力应变较大，说明此处是失效多发区域，这也解释了为什么裂纹沿器件引脚近界面处开裂的原因。

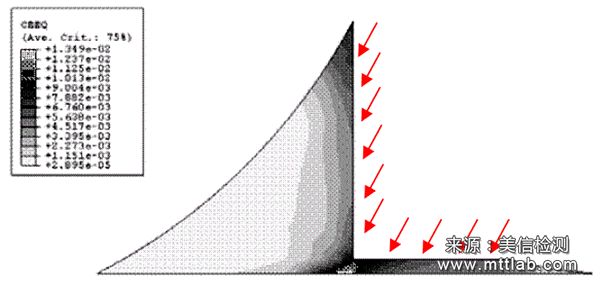

图8 焊点在热循环过程中累积的等效非弹性应变

2.6 热膨胀系数测试

测试条件：在n2环境中，以5℃/min的速率从-70℃升温到160℃。

测试结果：温度区间为23℃~123℃，cte测试结果为181.7 ppm/℃。

测试结果表明，此封装胶体的热膨胀系数较大，胶体较硬，且此pcba用于电源产品，使用过程中必然经受较高的温度，在不断的高低温循环条件下，焊点极易产生疲劳开裂。此外，二极管本身也存在功耗，焊点服役环境相比其他器件焊点会更加恶劣，所以二极管焊点失效概率必然较大。

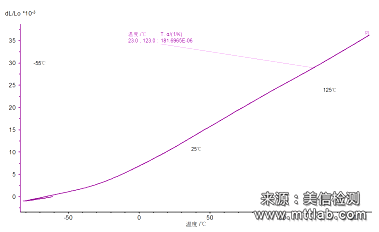

图9 封装胶体热膨胀系数测试曲线

3 分析与讨论

从焊点开裂表面形貌分析可知，焊点开裂属于脆性断裂；切片分析可知，裂纹沿器件引脚近界面处萌生和开裂，ebsd（电子背散射衍射）测试结果表明，裂纹属于沿晶开裂，且组织较为粗大。

以上特征表明，二极管焊点开裂属于典型的疲劳开裂，其机理是蠕变与疲劳损伤复合累积的结果^[1]，宏观上表现为热疲劳损伤导致在焊料与基板过渡区（即高应力区）产生初始裂纹，然后逐渐沿近界面扩展至整个焊点长度；微观上表现为热疲劳断口表面有微空洞和蠕变沿晶界断裂的痕迹^[2-3]。

力学分析表明，器件引脚附近的应力应变较大，与实际失效位置完全一致，验证了焊点疲劳开裂的正确性。热膨胀系数测试结果表明，pcba外围的封装胶体cte高达181.7 ppm/℃，而电源产品在使用过程中必然产生高温（二极管本身存在一定功耗，会加剧温升），间歇性使用所带来的温度循环会导致焊点低周疲劳，封装胶与器件、pcb间的热失配会进一步加剧疲劳进程。同时，焊点本身存在较多缺陷，抗疲劳能力下降^[4-5]。

以上种种原因共同作用导致焊点疲劳开裂。

4 结论

二极管焊点开裂属于焊点疲劳失效，导致其失效的原因为：①焊点缺陷较多且存在应力集中区，加速焊点的疲劳失效进程。②材料间的热失配。

5 建议

（1）重新选择封装胶体类型，降低胶体所带来的内应力；

（2）加强散热设计，降低电源使用过程中的温度；

（3）优化焊接工艺，尽量减少焊接缺陷及应力集中。

6 参考文献

[1] 王考, 陈循等. qfp焊点形态预测及可靠性分析[j], 强度与环境, 2004, 31(1).

[2] 盛重, 薛松柏等. qfp器件微焊点热疲劳行为分析[j], 焊接学报, 2009, 30(12).

[3] 林健, 雷永平等. 电子电路中焊点的热疲劳裂纹扩展规律[j], 机械工程学报, 2010, 46(6).

[4] 林健, 雷永平等. 板极封装焊点中热疲劳裂纹的萌生及扩展过程[j], 稀有金属材料与工程, 2010, 39(1).

[5] 王考, 陈循等. 温度循环应力剖面对qfp焊点热疲劳寿命的影响[j], 计算力学学报, 2005, 22(2).
