铝基板以其优越的散热性、热膨胀性、尺寸稳定性等性能，广泛应用于音频设备，电源设备，通讯电子设备，办公自动化设备，计算机，功率模块，电子控制，交换机、微波，工业汽车，led显示器等领域。其性能的好坏直接影响产品的质量与寿命，那么如何评价铝基板的好坏呢？

评价铝基板质量好坏的重要指标有：铝基板的导热系数、铝基板热阻值和铝基板的耐压值等。今天我们就来详细了解一下铝基板的导热系数对于铝基板的影响：导热系数越高就是代表铝基板性能越好的标志之一，因此铝基板导热系数是大家所关心的参数，我们要了解铝基板的性能优劣就需要对其进行导热系数检测！

铝基板导热系数可以在板材压合之后经过测试仪器测试得出数据。铝基板的导热系数通常有有1.0，1.5，2.0不等，具体的情况还是要看对商品的需要。下面，我们就一起来详细了解铝基板的导热系数测试方法：

铝基板导热系数测试方法介绍

1. 首先需要了解，什么是导热系数？

导热系数也叫导热率，是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（k，℃），在1秒钟内（1s），通过1平方米面积传递的热量，单位为瓦/米·度 （w/(m·k)，此处为k可用℃代替）。

导热系数是表示材料热传导能力大小的物理量。

2. 导热系数的测试方法

（1）稳态法：平板法、热流计法；

（2）非稳态法：瞬态热线法、瞬态平面热源法、探针法、激光法、3ω法。

3. 铝基板导热系数的检测标准

关于铝基板的导热系数，目前业界没有统一的测试规范和标准，行业内对铝基板导热系数认可的测试方法是美国材料试验协会（astm）的astm -d5470.

针对铝基板的导热系数测试标准astm -d5470热传导电绝缘材料热传导性能测试方法，我们采用了稳态热流法来进行检测，以案例来展示测试过程：

稳态热流法原理

稳态热流法根据一维稳态导热的原理来测试材料的导热系数。测试时，给铝基板施加恒定的热流，使热流垂直流过铝基板，侧向无热扩散，测量铝基板上下表面的温度，然后计算铝基板的导热系数，此方法的测试原理如下图所示。

4.铝基板导热系数测试案例

该样品为2.0mm厚的铝基板，需要进行导热系数测量，客户提供相应的规格值，若该样品满足规格值的范围，即为合格样品，否则判定为不合格。

测试标准

astm  d5470-17热传导电绝缘材料热传导性能测试方法

测试仪器

界面材料热阻及热传导系数量测仪

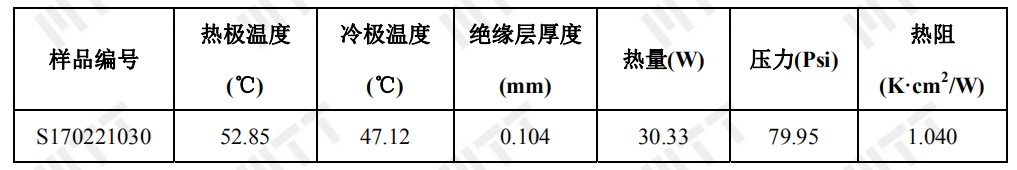

根据相应的测试条件，我们测得了该样品的实测值：

结论：

根据相应的条件及要求，判定此样品为合格产品。

总结

铝基板的导热系数测试有利于企业了解产品质量的重要参数，也为产品的工艺改进、质量判定和提升起到了重要作用。美信检测在材料导热系数检测方面，针对不同的样品，会以对应的检测标准，来规范测试方法、测试过程、测试条件、测试样品、测试范围等信息。帮助企业了解产品性能，监控产品质量。

张诗娟等《铝基覆铜板的热阻与导热系数测量方法研究》

文章编号：1009-9239（2015）04-0057-04
