受腐蚀的acf胶膜崩溃：我太难了！

acf胶膜的作用主要是用于电子组件的精密连接，尤其是在lcd、led显示面板、触摸屏、相机模组以及其他需要精细电路连接的设备中。

它的关键特性是“异方性导电性”，即只允许电流在z轴上导通，而在xy平面保持绝缘，从而实现了在微小间隙中精确且可靠的电连接，同时避免了相邻电极间的短路。

我们此次分析的为用acf胶内部粘车载屏幕，在70℃通电测试之后，acf胶出现分层（发白），现分析其失效机理，查找其失效原因。

测试分析

1 光学分析

对ng1、ng2分层位置进行观察，发现明场模式观察分层位置acf胶不平滑，暗场模式观察分层位置发白且ng1和ng2内部有明显异物，如图1所示。

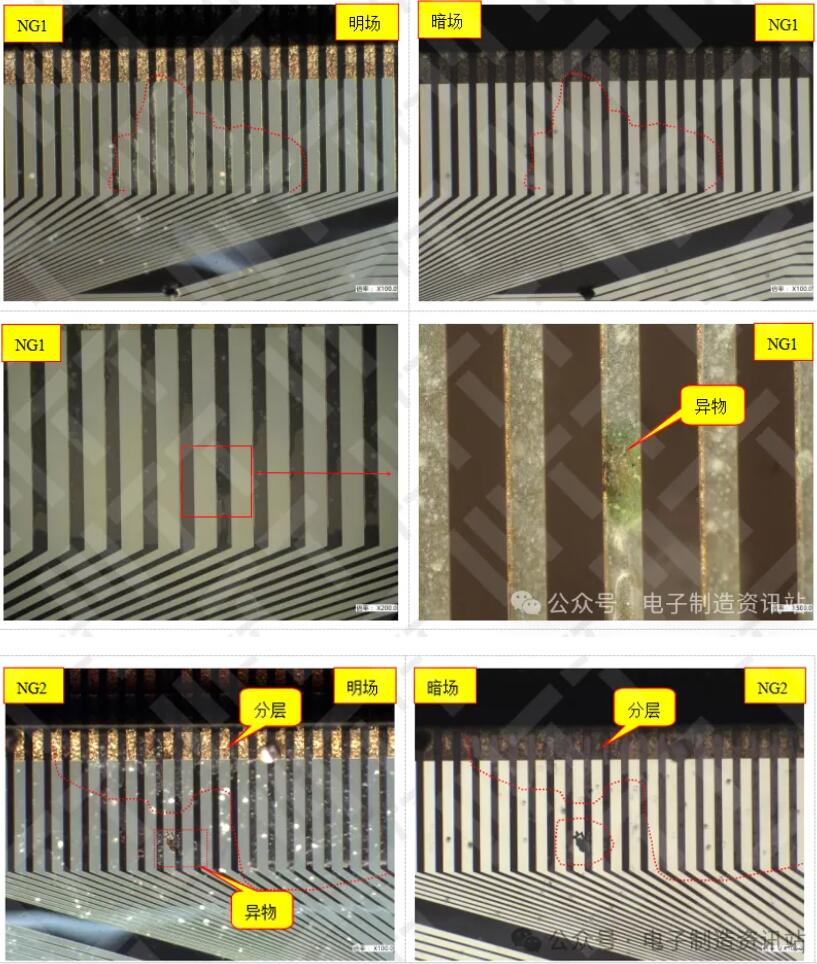

图1. ng1和ng2光学分析图片

2 形貌分析

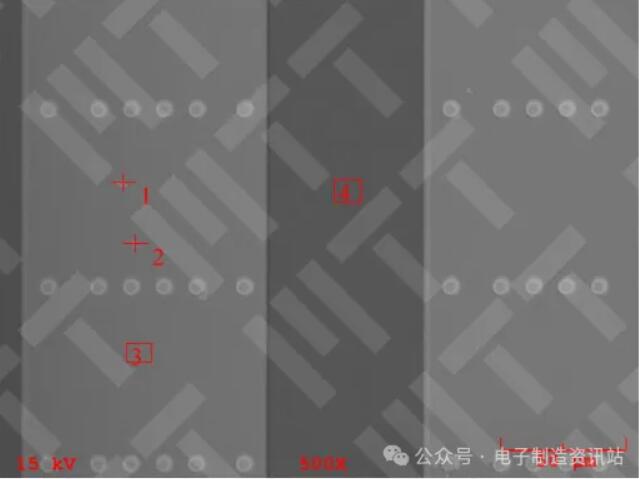

取ng，揭开fpc，对acf胶分层位置进行观察发现：acf胶粘在fpc上，与玻璃面脱离，分层是acf胶与玻璃面发生分层；acf胶表面形成不规则边缘界限比较明显的痕迹，与光学形貌结果一致；观察分层位置的玻璃面未有明显的腐蚀，也未有与acf胶形貌相一致的形貌，如图2所示。

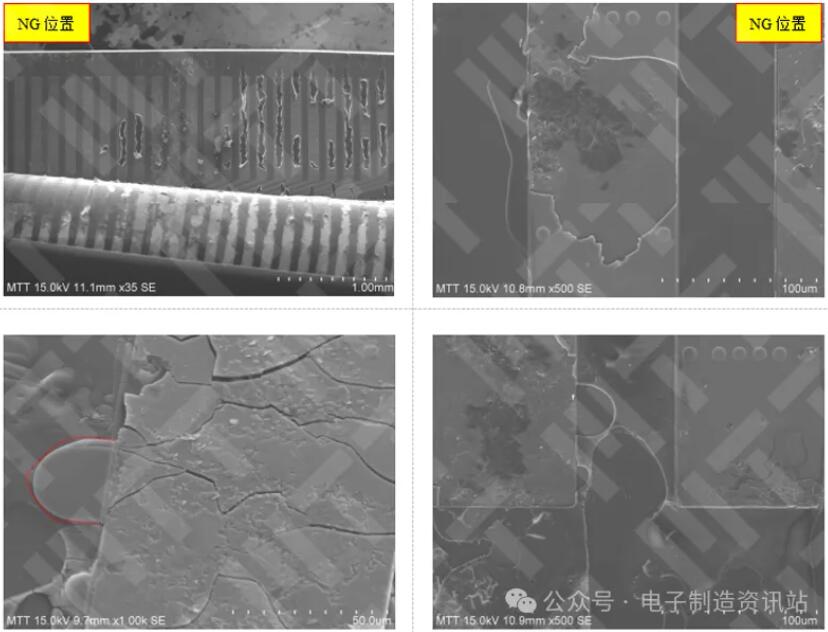

图2. ng1分层位置sem形貌图片

同样对ng2分层位置进行形貌观察，发现同样acf胶与玻璃发生分层，acf胶和玻璃均发生了严重的腐蚀，部分玻璃发生了分离，粘在fpc面上的玻璃边缘形成了流淌的痕迹，如图3所示。

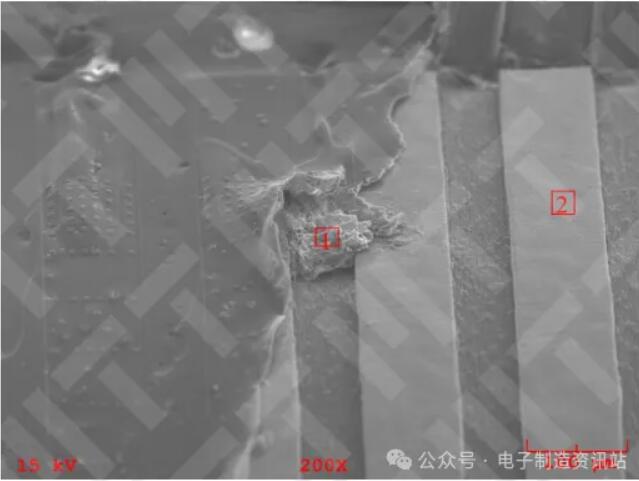

图3. ng2的sem典型图片

3 元素分析

对ng1和ok的acf胶分层位置与正常位置进行元素分析，表1得知对应acf分层位置主要多了k等元素；对应的玻璃面含有p异常元素，详见表2所示，异物的主要元素为c、o、cl、ni等，详见表3所示。

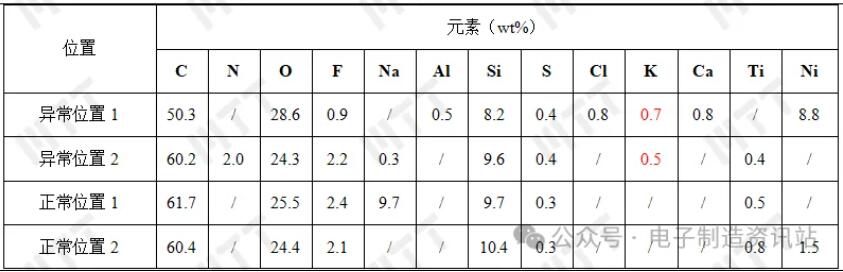

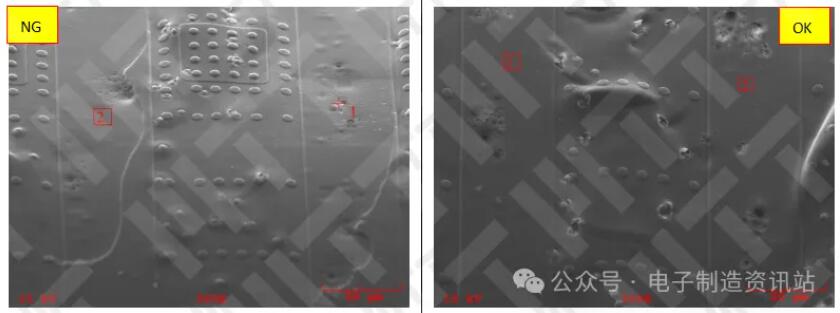

表1. ng1和ok的acf胶分层位置与未分层位置的eds结果

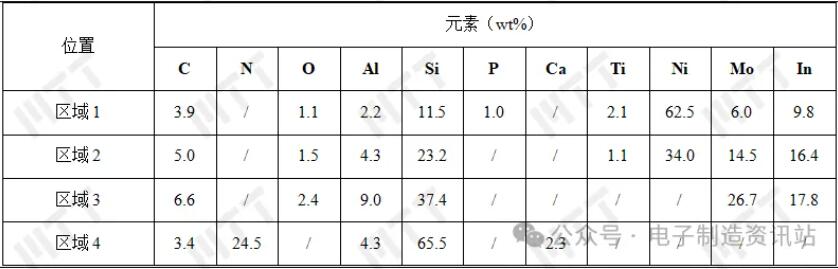

表2. ng1玻璃面板的eds结果

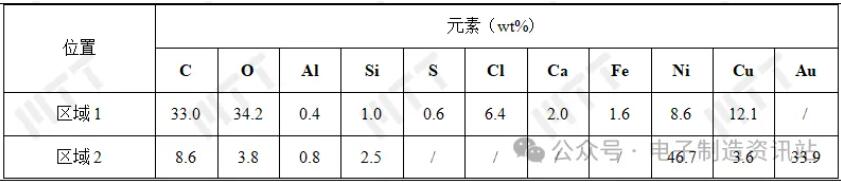

表3. ng1异物的元素

4 ftir分析

通过ng1的acf胶分层位置与正常位置进行对比分析发现胶的主成分为聚氨酯， 分层位置相比较正常位置多出2182.27cm-1吸收峰，该吸收峰为氰化钾吸收峰，如图4所示。

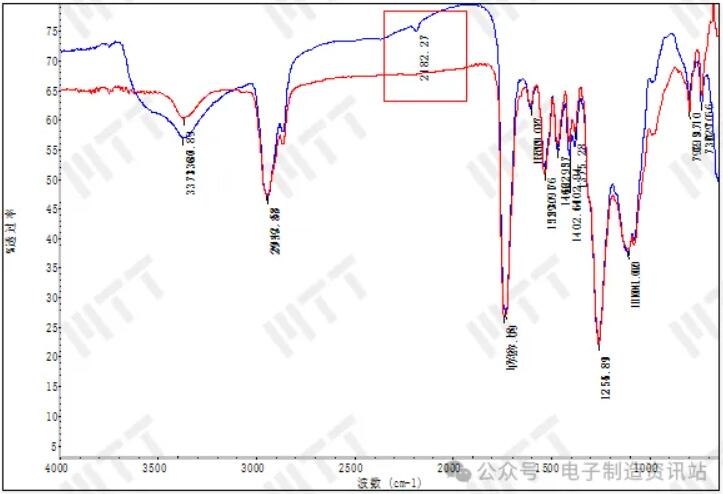

图4. ng1的acf胶分层位置与正常位置ftir谱图

5 tof-sims分析

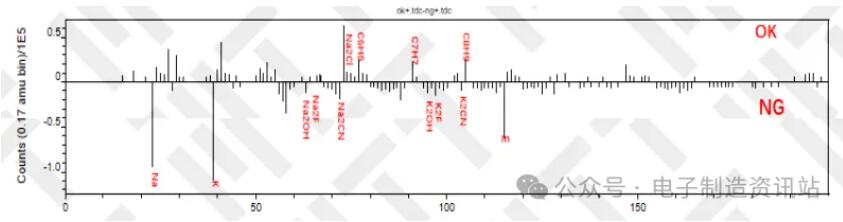

对ng1正常位置与分层位置玻璃面板的表面物质进行表征，并做相应的正离子、负离子差谱分析，在正离子差谱中，异常位置相对于正常位置，kcn、nacn、koh、naoh，in等含量较高，正常位置nacl相对比较多，如图5所示。在负离子差谱中，分层位置f（-）离子和h2po4（-）根离子相对比较多。

图5. ng1正常位置与异常位置正离子tof-sims差谱

图6. ng1 正常位置与异常位置负离子tof-sims差谱

结论

acf胶与玻璃分层原因是acf胶受腐蚀，尤其是氰酸和氟化氢的侵蚀。分层根本源于这些腐蚀性物质的作用，特别是在高温环境下更明显。
