2017-10-09 浏览量：8506

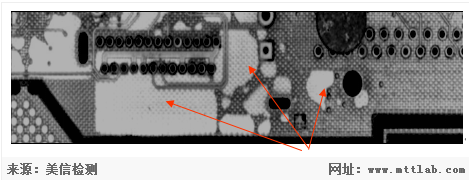

x-ray利用x射线对不同密度材料的不同穿透能力，通过样品各部位衰减后的射线强度检测样品内部缺陷。材料的内部结构和缺陷对应于灰黑度不同的x射线影像图，能实现对被测物体进行多角度旋转，形成不同角度的图像。 其主要用来观察元器件的焊接质量，比如桥连、飞溅、上锡不均、空洞等现象。
.png) |
.png) |
.png) |

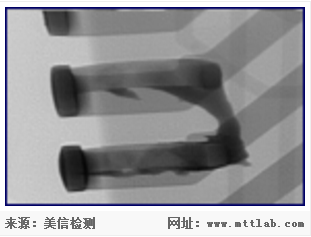

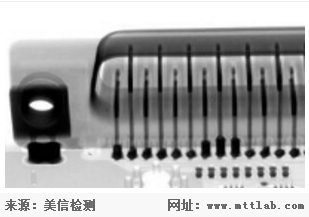

| bridge | tin plating not uniform |

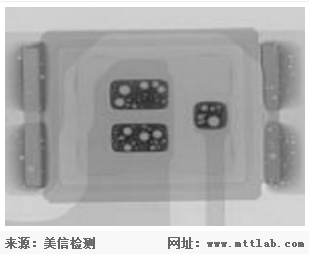

voids |
超声波在介质中传播时，若遇到不同密度或弹性系数的物质，会产生反射回波，而此种反射回波强度会因材料密度不同而有所差异，c-sam利用此特性来检出材料内部的缺陷并依所接收的信号变化将之成图像。颜色是根据其特有color map来判断，从正波到负波颜色变化为白色一红色，白色代表遇到从密度小的物质进入密度很大的物质，红色正好相反，黑色代表遇到空气或者真空，声波没有反射或者透射过去,导致接收声波的探头没有接收到信号。其主要用于分析塑封ic的分层、裂纹、空洞；陶瓷电容的空洞、材料密度；功率器件的焊接质量；倒装芯片填充料质量，pcb爆板缺陷识别等。
.png) |
.png) |
.png) |

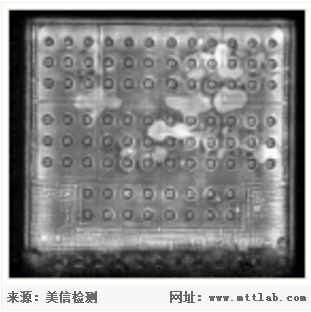

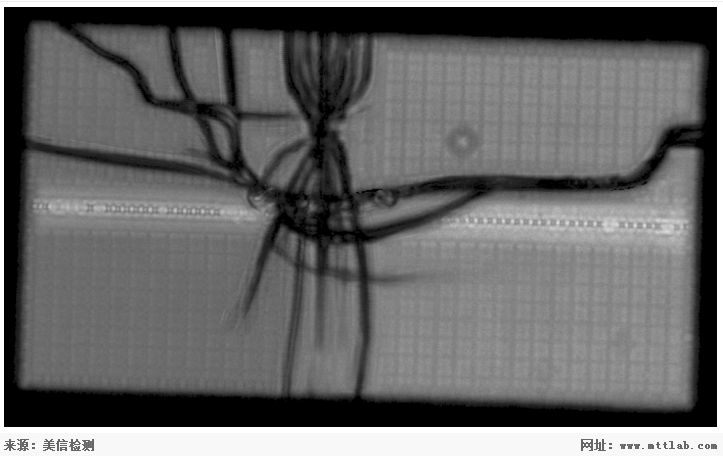

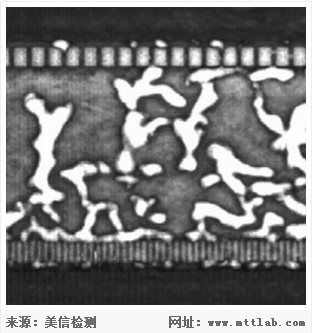

| die crack | ic delamination | voids in underfill |
.png)

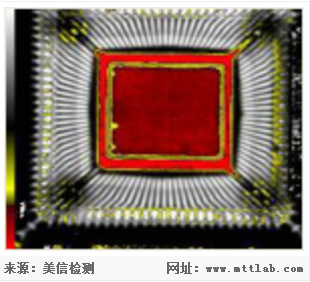

delamination
c-sam与x-ray是相互补充的无损检测的方法手段，它们主要的区别在于展现样品的特性不同。
x-ray对于分层的空气不是非常的敏感，裂纹和虚焊是不能被观察到的，除非材料有足够的物理上的分离，可以看到空洞、裂缝、分层，但不能判断出缺陷在哪个层面。超声波能穿透密集的和疏松的固体材料，但它对于内部存在的空气层非常的敏感，空气层能阻断超声波的传输。确定焊接层、粘接层、填充层、涂镀层、结合层的完整是c-sam独特的性能。
如图一、图二分别为同一样品（粘在fpc上的芯片）在x-ray和c-sam下的成像。在x-ray下，可以非常清晰地看到芯片边缘的pad，但无法观察到芯片中间粘接处的缺陷，c-sam则弥补了这个缺陷，可以非常清楚地看到芯片中间粘接处的分层缺陷。
.png) |
.png) |

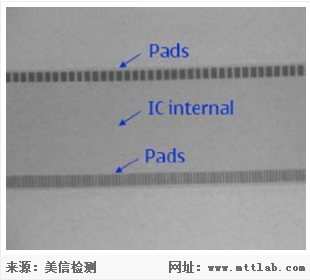

| 图一 x-ray成像 | 图二 c-sam成像 |
x-ray主要针对pcb、pcba、bga、smt等进行焊点检查，是否存在裂缝、开路、短路、空洞、分层等缺陷。c-sam主要是针对半导体器件、芯片、材料内部的失效分析，可以检查：（1）材料内部的晶格结构，杂质颗粒，夹杂物，沉淀物（2） 内部裂纹（3）分层缺陷（4）空洞，气泡，空隙等。可根据实际需求，结合使用这两种方法进行缺陷检查。
