产品异常现象比对分析-凯发官网入口首页

表面异物分析

通常高分子材料的个别组分发生变化甚至材料类型发生变化时，从外表上往往无法识别。但是材料的微小差异可能会导致某些性能下降，从而不符合标准要求或导致产品质量下降，或者由于所采购原料的变化或生产工艺的变化导致最终产品质量的变化。产品异常现象比对分析是利用材料的分子图谱特性，制定快速的一致性检测方法，判定产品材料的一致性，从而分析产品异常现象的原因。判断产品材料的一致性一般会运用到高分子材料的以下几个特点：

①不同的高分子材料有不同的红外指纹区图谱和分子碎片热裂解图谱；

②回收的高分子材料分子量会下降，导致材料的玻璃化温度、结晶度、熔融温度和分解温度的改变；

③颜基比和颜填料的改变会在高分子材料的热重变化中反映，并在最后残留的灰分中体现。

④高分子材料的改变一般会导致比重（或密度）的变化。

案例分析

案件背景：

某客户产品使用过程中发现某一批次样品出现开裂现象，怀疑其产品的一致性。

检测手段：

ftir分析、tga分析、dsc分析

检测标准：

gb/t 6040-2002  红外光谱分析方法通则

astm e1356-2008 用差示扫描量热法和差示热分析测量玻璃化转变温度的测试方法

astm e2550-2007 热重分析法测定热稳定性的标准试验方法

分析方法简介：

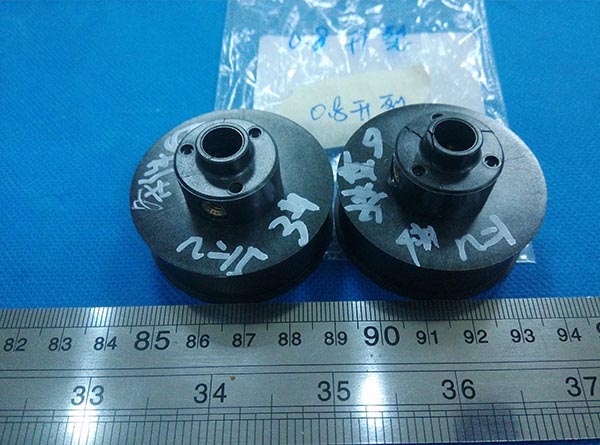

1、ok样品和ng样品外观完全一致，选择通过比对ok产品及ng产品的图谱指纹分析来判断材料的一致性；

2、据ftir测试分析可知，样品主成分均为聚碳酸酯（pc）。其ok与ng样品相似度为94.37%；

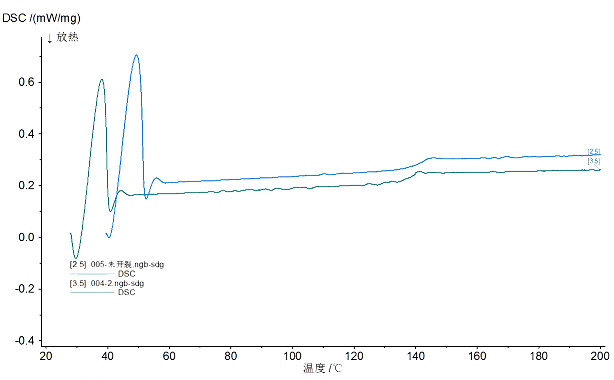

3、根据dsc曲线可知：样品ng的玻璃化转变温度为139.8℃，样品ok的玻璃化转变温度为143.3℃；

4、根据tga曲线可知：根据tga曲线可知： 1）样品ng的降解变化数量为63.73%，样品1201005的降解变化数量为63.37%；样品ok的残余量为34.17%，样品1201005的残余量为34.50%。

结论：根据以上ftir，dsc，tga的测试结果综合分析，该样品ok和样品ng的材质一致，未发现明显差异。
