表面异物分析，有机异物分析，无机异物分析，未知异物分析，异物分析，金属异物分析，材料异物分析-凯发官网入口首页

表面异物分析

表面异物分析介绍

异物，指的是混入原料或产品里的除对象物品以外的物质。

在生产使用过程中，产品表面往往容易被污染、腐蚀、氧化，或者由于生产缺陷、疏忽等原因引入和形成异物，增加了产品不良率，对产品的使用性能带来极大影响。异物的生成原因比较多，例如原材料不纯、反应有副产物、工艺控制不规范或工艺配方不成熟等。

本项目通过分析异物，获得其所含的元素、化学成分，结合厂家对产品和工艺的了解找出异物产生的真正原因，通过厂家对配方工艺等的改进调节进而避免异物的产生。

该技术是专门针对产品上的微小嵌入异物或表面污染物、析出物的分析技术。例如对表面嵌入或析出的颗粒物、小分子迁移物、斑点、油状物、雾状物、橡胶喷霜等异常物质进行定性分析，藉此找寻污染源或配方不相容者，是改善产品最常用的分析方法之一。

表面异物分析意义

①快速判断异物或杂质的成分，分析产生原因，进行整改提升产品良率；

②通过对异常物质分析，进行配方完善；

③消除生产隐患；

④保障生产的稳定性。

应用范围

广泛应用于化工产品、航空产品及其零部件、汽车产品及其零部件、lcm系列产品、pcb&pcba、电子元件及半导体产品等。

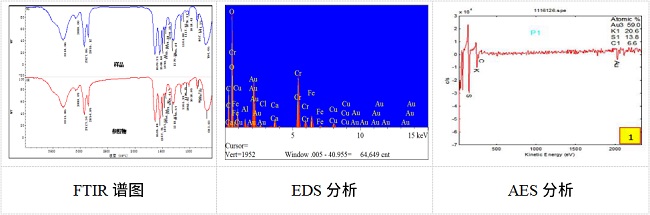

主要分析方法

如果您的产品有任何污染或嵌入的异物产生，那么对其进行异物分析是迫切的，否则严重会致使产品失效。美信检测分析工程师对产品的异物进行分析，从而确定异物的成分和形成的原因，帮您从源头解决问题！

表面异物分析项目

1.有机异物分析

针对产品表面的有机异物，根据异物的形态、检测深度及检测面积等差异而选用特定的仪器，对其有机成分进行分析，判定其主成分，从而获取异物信息的一种分析方法。

有机异物在放大观察下常常表现出较为透明且性软等特点。

2.无机异物分析

针对产品表面的无机异物，根据异物的形态、检测深度及检测面积等差异而选用特定的仪器，对其无机成分进行分析，测定其中元素成分及含量，进而分析组成的一种分析方法。

相较与有机异物，无机异物则表现出质地更硬，色泽更深更多样，部分具有明显晶型，且较不透光等特点。

3.未知异物分析

主要针对较难辨别异物类型的情况下进行的综合分析，主要是结合了有机异物分析及无机异物分析的方法。

例如：电子产品的嵌入异物或异样斑点；表面污染物、析出物、油状物、雾状物；橡胶喷霜；工业产品黄变、发黑；化工产品的杂质、副产物等。

4.产品异常现象比对分析

产品异常现象比对分析是利用材料的分子图谱特性，制定快速的一致性检测方法，判定产品材料的一致性，从而分析产品异常现象的原因。

应用实例一

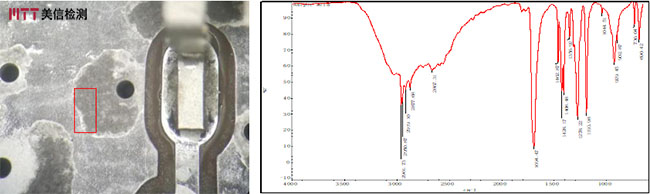

图为某客户pcb样品中金属部位表面产生异常白色块状异物，需要对此异物进行分析，确认是否为阻焊剂残留。

测试结果：

异物红外光谱中3500~2500 cm-1范围内的强吸收峰与1708 cm-1处的钝吸收峰很明显为羧酸中羟基伸缩振动吸收,与羧酸中羰基伸缩振动吸收。通过标准谱图对比易知异物主成分为己二酸，己二酸在助焊剂中是一种活性成分。

应用实例二

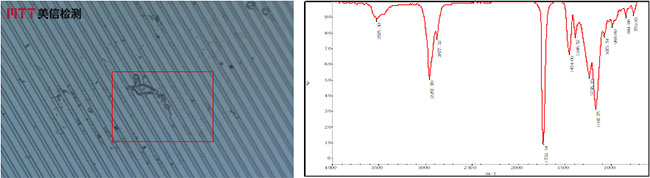

图为客户送检样品背光模组导光板上白斑在显微镜下显示的图像（50x）。需要分析出该物质为何种成分，是否来自本身背光模组。

使用专门的取样工具将异物取出，用显微红外进行微小异物测试。

测试结果：

由ftir测试得到左边红外光谱，光谱中1730cm-1处吸收峰为明显的酯类物质特征吸收峰1235 cm-1, 1161 cm-1处肩峰为聚丙烯酸酯最特征的吸收峰。 故而易知异物主成分为聚丙烯酸酯，是一种光学胶黏剂。

应用实例三

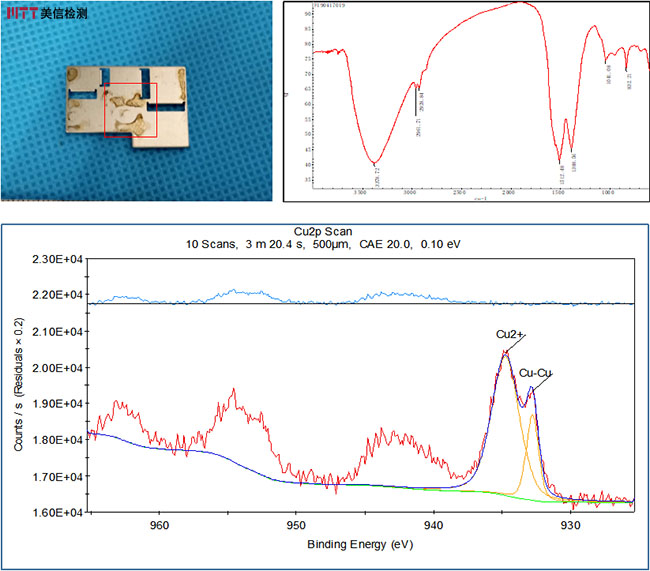

图为某客户电镀件，使用一段时间后发现表面出现墨绿色异常物质，最终评估采用ftir-aes联用对该异常物质进行成分分析。

测试结果：

由红外光谱结果可知，异物红外光谱在1420cm-1和850cm-1附近发现了强烈的吸收，属于碳酸盐的特征吸收谱带，而吸收峰蓝移的原因是样品的水合状态。aes结果显示，墨绿色异常物质显示出cu2 特征，

综合分析结果推断墨绿色异常物质主要成分为碱式碳酸铜。
